Fiat Idea: Schemat montażu

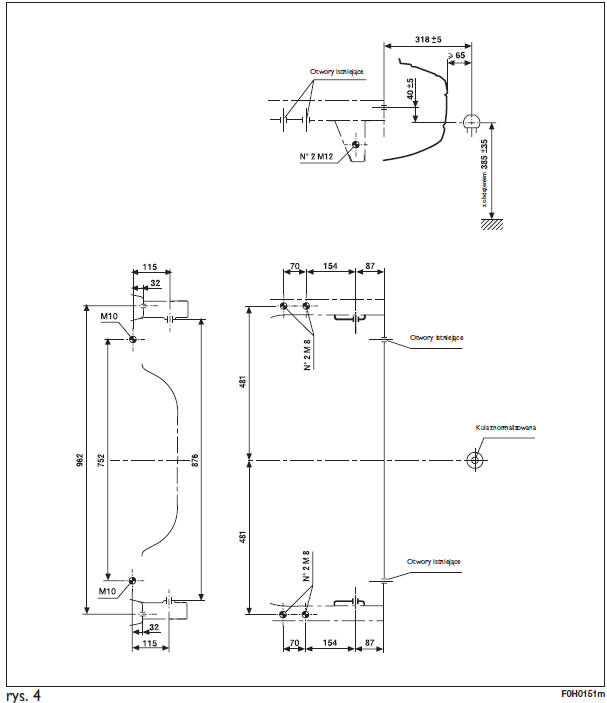

SCHEMAT MONTAŻU rys. 4
Hak holowniczy należy zamontować w punktach oznaczonych Ø 4 śrubami M8, n. 2 śrubami M10 e n. 2 śrubami M12.
Hak holowniczy należy zamocować do nadwozia unikając wykonywania jakichkolwiek otworów w zderzaku tylnym, które mogłyby być widoczne po wymontowaniu haka.
OSTRZEŻENIE Obowiązkowo zamocować na tej samej wysokości co kula haka tabliczkę (dobrze widoczną) o wymiarach i z wybranego z następującym napisem: MAKSYMALNE OBCIĄŻENIE KULI HAKA 60 kg
| UWAGA Po zamontowaniu haka holowniczego, otwory przelotowe śrub mocujących muszą być uszczelnione, aby zapobiec przedostawaniu się ewentualnych spalin do wnętrza samochodu |
Hak holowniczy musi być na stałe zamontowany
do nadwozia przez specjalistę,
zgodnie z poniższymi wskazówkami i/lub
przy przestrzeganiu ewentualnych do ...
