Toyota Yaris: Sprawdzanie i wymiana bezpieczników

Gdy którekolwiek z urządzeń elektrycznych w samochodzie nie działa, może to oznaczać przepalenie bezpiecznika. Należy wtedy sprawdzić i w razie potrzeby wymienić bezpieczniki.

1. Wyłącznik zapłonu przełączyć w pozycję "LOCK" (wersje z mechanicznym kluczykiem) lub przyciskiem rozruchu wybrać stan wyłączony (wersje z elektronicznym kluczykiem).
2. Otworzyć skrzynkę bezpieczników

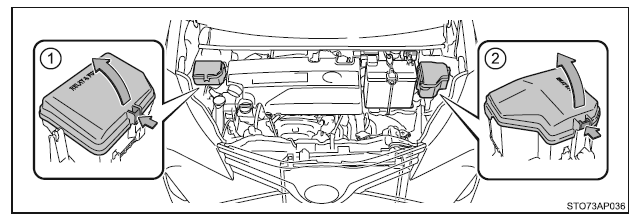

Komora silnikowa: Skrzynki bezpieczników typu A i B

1. Skrzynka bezpieczników typu A

Wcisnąć zaczep i unosząc do góry, zdjąć pokrywę.

2. Skrzynka bezpieczników typu B

Wcisnąć zaczep i unosząc do góry, zdjąć pokrywę.

Komora silnikowa: Skrzynka bezpieczników typu C (wersje z kierownicą po lewej stronie)

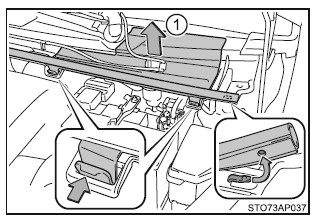

1. Pociągnąć za krawędź gumowej uszczelki, aby zdjąć ją z zaczepów. Następnie wcisnąć zaczep i unosząc do góry, zdjąć pokrywę.

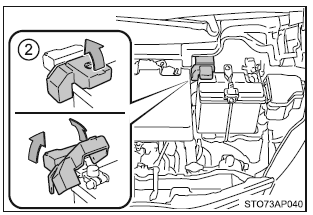

2. Zdjąć osłonę zacisku akumulatora i otworzyć pokryw ę skrzynki bezpieczników.

Komora silnikowa: Skrzynka bezpieczników typu C (wersje z kierownicą po prawej stronie)

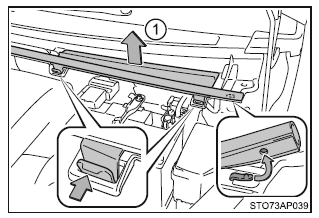

1. Pociągnąć za krawędź gumowej uszczelki, aby zdjąć ją z zaczepów. Następnie wcisnąć zaczep i unosząc do góry, zdjąć pokrywę.

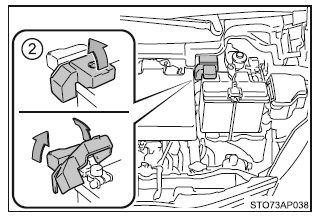

2. Zdjąć osłonę zacisku akumulatora i otworzyć pokrywę skrzynki bezpieczników.

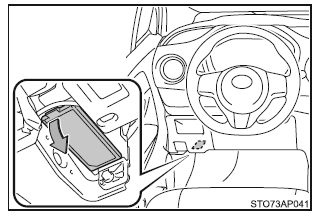

Deska rozdzielcza (wersje z kierownicą po lewej stronie)

Zdjąć pokrywę.

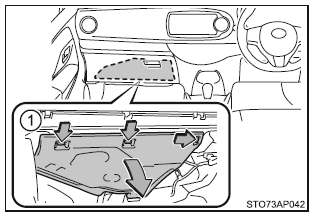

Deska rozdzielcza (wersje z kierownicą po prawej stronie)

1. Zdjąć osłonę.

Nie należy ciągnąć osłony z nadmierną siłą, ponieważ przymocowana jest ona do lampki oźwietlenia podłogi.

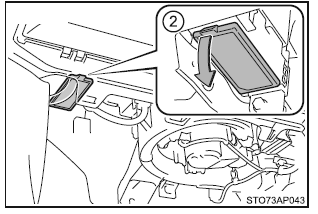

2. Zdjąć pokrywę.

3. Wyjąć bezpiecznik, posługując się przeznaczonymi do tego celu szczypcami.

Szczypce przeznaczone są do wyjmowania wyłącznie bezpieczników typu A.

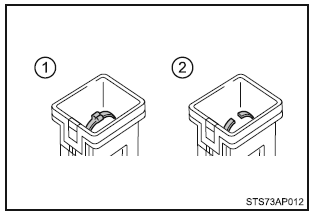

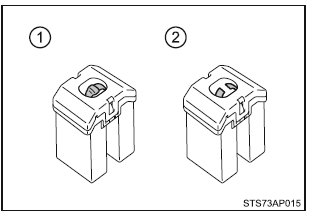

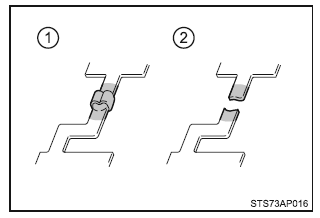

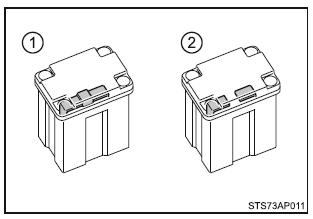

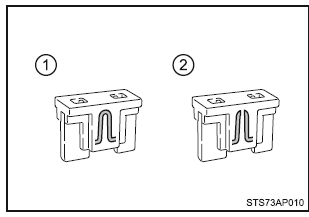

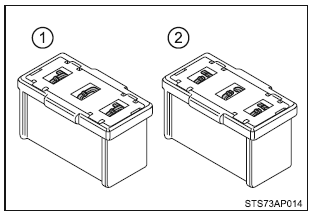

4. Sprawdzić, czy bezpiecznik jest przepalony.

1. Sprawny
2. Przepalony

Typ A do typ F: Przepalony bezpiecznik należy zastąpić nowym o takim samym prądzie znamionowym. Prądy znamionowe podane są na pokrywie skrzynki bezpieczników.

Typ G: Skontaktować się z autoryzowaną stacją obsługi Toyoty lub innym specjalistycznym warsztatem.

Typ A

Typ B

Typ C

Typ D

Typ E

Typ F

Typ G

Po wymianie bezpiecznika

• Jeżeli mimo wymiany bezpiecznika dane źwiatła nadal nie działają, konieczna może być wymiana żarówki.
• Jeżeli nowy bezpiecznik w krótkim czasie ponownie ulegnie przepaleniu, należy zlecić autoryzowanej stacji obsługi Toyoty lub innemu specjalistycznemu warsztatowi sprawdzenie samochodu.

W razie przeciążenia obwodu elektrycznego

Bezpieczniki zostały dobrane tak, aby ulegały przepaleniu zanim dojdzie do uszkodzenia przewodów elektrycznych.

W razie koniecznoźci wymiany żarówek

Zalecane jest stosowanie oryginalnych produktów marki Toyota przeznaczonych do tego samochodu. Ponieważ niektóre żarówki włączone są w obwody wyposażone w zabezpieczenia przed przeciążeniem, produkty nieoryginalne lub nieprzeznaczone do tego samochodu mogą okazać się nieodpowiednie.

Podczas montażu pokrywy (tylko pokrywa skrzynki bezpieczników typu C)

• Wersje z kierownicą po lewej stronie

Zamontować osłonę i gumową uszczelkę na zaczepach.

• Wersje z kierownicą po prawej stronie

Zamontować osłonę i gumową uszczelkę na zaczepach.

W celu uniknięcia ryzyka awarii i pożaru samochodu

Należy przestrzegać podanych zaleceń.

Nieprzestrzeganie ich może doprowadzić do uszkodzeń samochodu, pożaru i odniesienia obrażeń ciała.

• Nie wolno stosować bezpieczników o wyższym niż nominalny prądzie znamionowym ani zastępować bezpiecznika jakimkolwiek innym przedmiotem.
• Należy zawsze stosować oryginalne bezpieczniki marki Toyota lub odpowiedniej jakoźci zamienniki.

  Nie wolno zastępować bezpiecznika drutem, nawet tymczasowo.

• Nie wolno modyfikować bezpieczników ani skrzynki bezpieczników.

Przed wymianą bezpiecznika

W przypadku stwierdzenia przeciążenia instalacji elektrycznej jak najszybciej należy zlecić autoryzowanej stacji obsługi Toyoty lub innemu specjalistycznemu warsztatowi ustalenie i usunięcie usterki.
